Lanjutan posting sebelumnya, yaitu “Cara Kerja Sistem Pengaman Lift – bagian 2”

C. Alat Pengaman di Kereta

1. Door Contact

a. Fungsi : Untuk mengunci pintu kereta.

b. Cara Kerja : Tidak seperti pada hall door, penguncian pintu kereta dilakukan pada door motor penggerak pintu. Pada alat ini juga dipasang rangkaian kontak listrik yang dipasang seri dengan alat pengaman yang lain.

2. Door Edge dan Light Curtain (Microscan)

a. Fungsi : Untuk menghindarkan penumpang terjepit pintu.

b. Cara Kerja : Kedua alat ini dipasang pada pintu kereta, yang mempunyai rangkaian kontak listrik yang dipasang seri dengan alat pengaman lain. Rangkaian ini akan terputus apabila door edge masuk atau photo cell (microscan) terhalang oleh sesuatu benda atau penumpang lift itu sendiri. Pada kasus tertentu dipergunakan sistem yang mempergunakan medan magnet dll.

3. Over load Device

a. Fungsi : Untuk menahan lift agar tidak jalan apabila terjadi muatan lebih.

b. Cara Kerja : Alat ini dipasang dibawah atau diatas kereta atau di ruang mesin. Juga mempunyai rangkaian kontak listrik yang dipasang seri dengan alat pengaman yang lain. Rangkaian ini akan terputus apabila terjadi beban lebih.

4. Emergency Exit (man hole)

a. Fungsi : Untuk mengunci motor traksi apabila terjadi proses evakuasi keatas kereta.

b. Cara Kerja : Rangkaian kontak listrik dipasangkan pada pintu emergency diatas kereta. Kontak akan terputus apabila pintu emergency dibuka.

5. Safety Gear (safety block)

a. Fungsi : Untuk menghentikan kereta apabila terjadi kecepatan lebih kearah bawah.

b. Cara Kerja : Alat ini dipasang 2 (dua) buah, masing-masing dipasang dibagian bawah kiri dan kanan kereta. Alat ini bekerja berurutan dengan bekerjanya speed governor diruang mesin.

6. Rope switch (optional)

a. Fungsi : Untuk menahan lift agar tidak jalan apabila ada wire rope yang rusak.

b. Cara Kerja : Alat ini dipasang diatas kereta atau di ruang mesin. Juga mempunyai rangkaian kontak listrik yang dipasang sei dengan alat pengaman yang lain. Rangkaian ini akan terputus apabila salah satu rope kendor atau putus.

D. Alat Pengaman di Pit

1. Governor pit switch

a. Fungsi : Untuk memutus rangkaian pengaman apabila governor rope terjadi kelainan.

b. Cara Kerja : Merupakan rangkaian kontak listrik yang dihubungkan dengan alat pengaman lain. Kontak akan terputus apabila posisi bandul tidak memenuhi persyaratan operasi.

2. Buffer

a. Fungsi : Meredam tenaga tumbukan bandul pengimbang pada saat over travel/ jatuh.

b. Cara Kerja : Seperti shock absorber.

3. Compensating Switch (Bila diperlukan)

a. Fungsi : Untuk memutuskan rangkaian pengaman apabila compensating sheave terjadi kelainan.

b. Cara Kerja : Seperti governor switch.

Semoga bermanfaat.

Kelanjutan postingan yang berjudul “Cara Kerja sistem Pengaman Lift – bagian 1”

B. Alat Pengaman di ruang luncur

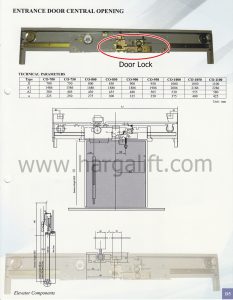

1. Door Lock

a. Fungsi: Untuk mengunci pintu hall

b. Cara Kerja: Alat ini bekerja berdasarkan pegas dan gravitasi dari pengait. Padanya dipasang kontak listrik yang dihubungkan dengan sistem pengaman yang lain secara seri, kontak tersebut akan selalu tertutup apabila pintu dalam keadaan tertutup dan sebaliknya. Cara pembukaan pintu biasanya dengan suatu alat khusus dan dianjurkan untuk tidak sembarang orang diijinkan untuk mempergunakanya.

2. Limit Switch

a. Fungsi: Untuk menjaga agar kereta tidak melewati batas lintasan yang diijinkan baik pada arah keatas maupun arah kebawah.

b. Cara Kerja: Alat ini merupakan kontak listrik yang digerakkan oleh sentuhan batang pengungkit yang dipasang pada kereta, dipasang di dua tempat, yaitu: pada main rail dibagian atas (setelah lantai teratas) dan dibagian bawah (setelah lantai terbawah). Alat ini terdiri dari 2 (dua) tingkat, yaitu Limit switch untuk pembalik arah dan limit switch final.

Sistem pengaman lift yang lain akan kami bahas pada postingan selanjutnya, yaitu: “Cara Kerja Sistem Pengaman Lift – bagian 3”

Lift adalah satu-satunya pesawat angkut manusia yang pada saat operasinya tidak dikemudikan atau dioperasikan oleh manusia sehingga semua penumpang lift sepenuhnya tergantung pada kehandalan dari teknologi lift itu sendiri. Oleh karena itu keyakinan akan berfungsinya alat pengaman pada saat operasi merupakan hal yang paling utama.

sebagian peralatan pengaman pada lift dipasang secara serial, sehingga apabila salah satu alat tersebut tidak berfungsi sebagaimana mestinya seluruh pesawat lift tersebut akan mati dan tidak dapat dioperasikan sampai dengan alat pengaman tersebut difungsikan kembali.

Adapun peralatan pengaman tersebut dapat dikelompokan menjadi 4 bagian berdasarkan tempatnya, yaitu:

1. Alat pengaman di ruang masin
2. Alat pengaman di ruang luncur
3. Alat pengaman di kereta
4. Alat pengaman di pit

Baiklah akan saya jelaskan satu persatu alat pengaman tersebut.

A. Alat pengaman di ruang Mesin

Alat pengaman di ruang mesin dapat digolongkan menjadi 2 (dua) bagian, yaitu:

1. Alat pengaman bersifat listrik.
2. pengaman mekanik

Oleh karena pengecekan alat pengaman bersifat kelistrikan memerlukan keahlian khusus dan hampir kesemuanya didalam kontrol panel, maka tidak akan kita bicarakan dipostingan ini. Yang akan kita bicarakan yaitu alat pengaman yang bersifat mekanik.

Alat pengaman mekanik yang ada di ruang mesin antara lain:

1. Speed Governor

a. Fungsinya: Untuk mendeteksi kecepatan lebih (arah turun) dan mengaktifkan mekanis pengaman yang ada di kereta (safety device). Biasanya alat tersebut telah diset dari pabrik pada 110% & 115% dari kecepatan nominal lift.

b. Cara kerja: Puli governor dihubungkan dengan kereta dan mempunyai sistem bandul yang akan bekerja berdasarkan kecepatan centrifugal akan mengaktifkan suatu mekanisme yang dapat mengunci rope governor sehingga tali baja (rope governor) menarik safety block (safety gear) yang berada di kereta dan menguncinya sehingga kereta terkunci pada rel.

Alat ini juga dihubungkan dengan rangkaian pengaman elektrik yang akan bekerja pada kecepatan 110% dari nominal kecepatan lift. Sehingga sebelum pengaman mekanik bekerja, speed governor akan memutus arus listrik yang ada di panel control dan selanjutnya alat pengaman mekanik bekerja.

2. Rem Mekanik

a. Fungsi: Untuk memastikan lift berhenti

b. Cara kerja: Rem ini bekerja berdasarkan pegas yang dipasang pada dudukan sepatu rem yang cara pembukaanya digerakkan oleh koil rem yang dialiri arus listrik DC (biasanya 110 Vdc). Semua peralatan pengaman dihubungkan dengan coil rem ini. Pada saat motor traksi mati maka rem ini akan menutup. Untuk membuka rem ini (saat darurat) diperlukan peralatan khusus yang biasanya disediakan di ruang mesin.

Sistem pengaman lift yang lain akan kami bahas dipostingan selanjutnya, yaitu: “Cara Kerja sistem Pengaman Lift – bagian 2”.

Elevator/lift termasuk dalam kategori alat transportasi yaitu alat transportasi vertical. Alat ini dirancang khusus untuk membantu kegiatan mobilitas didalam sebuah gedung/ bangunan bertingkat. Berkat alat transportasi ini, anda tidak perlu lagi naik turun menggunakan tangga yang sangat melelahkan, apalagi ketika anda membawa barang-barang yang sangat berat. Tapi seperti juga peralatan yang lainnya, elevator/ lift juga membutuhkan perawatan rutin agar dapat selalu berfungsi dengan baik pada saat dibutuhkan.

Ketika Elevator/ lift mengalami gangguan maka bisa dipastikan akan mengganggu kegiatan mobilitas di gedung tersebut. Maka demi keamanan dan kenyamanan tidak bisa dipungkiri bahwa perawatan rutin mutlak dibutuhkan.

Berikut ini adalah tips mencari jasa pemeliharaan dan perbaikan lift/ elevator:

1. Manfaatkan jasa dari pembuat lift tersebut, karena mereka biasanya juga memberikan jasa perawatan untuk produknya. Bonusnya, Anda bisa mendapatkan diskon.
2. Cari tahu seberapa jauh kontrak untuk perawatan yang diberikan, apakah termasuk mesin, controllers, dll.
3. Lihat track record dari perusahaan jasa tersebut, apakah mereka terkenal dengan hasil kerja yang bagus, menyeluruh, dan profesional.
4. Siapa saja yang menjadi teknisi di dalamnya? Apakah mereka profesional?
5. Biaya yang diperlukan untuk setiap perbaikan, dan apa saja yang masuk ke dalam biaya.
6. Tanyakan berapa kali standar mereka melakukan pemeriksaan, karena lift memerlukan inspeksi rutin.

Setelah Anda menemukan jasa perbaikan dan perawatan lift/ elevator yang bagus sesuai dengan yang Anda cari, Anda bisa mempercayakan perawatan dan perbaikan lift/ elevator tersebut. Agar lift/ elevator di gedung anda selalu dalam keadaan prima. Selain itu perawatan rutin juga bertujuan untuk menghindari terjadinya kecelakaan yang bisa saja terjadi , walaupun kecelakaan yang berhubungan dengan lift/ elevator itu relatif jarang. Namun tak ada salahnya jika kita melakukan tindakan preventif dan perawatan rutin juga bertujuan untuk menghindari dari kerugian yang lebih besar dikemudian hari.

Kami menyediakan jasa perawatan dan perbaikan lift, baik perbaikan mekanik maupun elektrik. Kami juga melayani upgrade/ penggantian system control lift (dari konvensional ke mikrokomputer). Selain perawatan dan perbaikan lift/ elevator kami juga melayani perawatan dan perbaikan escalator. Kami juga menyediakan segala macam spare parts elevator dan escalator dengan harga yang sangat kompetitif. Jika Anda membutuhkan jasa kami, jangan ragu untuk menghubungi kami, dengan senang hati kami akan memberikan pelayanan dan konsultasi mengenai lift dengan:

1. Tenaga ahli yang berpengalaman
2. Harga bersaing
3. Bergaransi

Langkah pertama yang harus anda lakukan ketika ingin pasang lift rumah adalah mengumpulkan informasi yang tepat sebanyak-banyaknya tentang biaya pasang lift di rumah, agar supaya anda terhindar dari kesalahan selama pasang lift rumah. Baik kesalahan pasang lift, memilih ukuran dan tipe lift rumah hingga kesalahan memilih kontraktor lift yang tidak tepat. Kesalahan memilih lift rumah yang tidak sesuai dengan keinginan akan membuat anda kecewa dan menyesal. Mengingat harga lift rumah tidaklah murah alias cukup mahal.

Kesalahan memilih lift untuk rumah tinggal akan fatal akibatnya, membuat anda over budget dan bahkan anda akan merasa sangat kecewa mengingat harga lift rumah cukup mahal. Maka pilihlah kontraktor lift yang tepat, terpercaya dan yang bisa memberikan informasi tentang lift rumah secara detail dan jelas. Mulai dari spesifikasi ukuran lift rumah, tinggi lift rumah sampai bahan material yang digunakan untuk membuat lift rumah. Terutama yang harus diperhatikan adalah bahan material yang digunakan untuk membuat lift rumah karena hal itu akan menentukan kualitas lift rumah.

4 Faktor Penentu Harga Lift Rumah

Harga lift rumah/home lift memang bervariasi ada beberapa faktor yang mempengaruhi harga lift rumah diantaranya, yaitu:

1. Kapasitas lift rumah/home  lift

Yaitu kapasitas/daya angkut lift rumah, satuan standar kapasitas lift/daya angkut lift adalah “kg”. Kapasitas lift rumah lebih kecil dibanding lift penumpang pada umumnya, hanya berkisar antara 320 kg  dan 400 kg.

Semakin besar kapasitas daya angkut lift rumah maka harga akan semakin mahal. Jadi sebelum pasang lift rumah, tentukan kira-kira berapa banyak barang atau orang yang akan diangkut menggunakan lift selanjutnya baru tentukan kapasitas angkut lift rumah yang anda butuhkan, untuk menghindari pemborosan biaya pasang lift rumah.

2. Jumlah lantai Lift rumah/home lift

Yaitu jumlah lantai yang akan dilayani oleh lift rumah. Semakin banyak jumlah lantai yang dilayani oleh lift rumah, maka harga lift rumah akan semakin mahal. Misalnya, harga lift rumah 2 lantai jelas akan berbeda dengan harga lift rumah 3 lantai atau 4 lantai.

Selain itu, semakin banyak lantai yang akan dilayani lift akan berpengaruh juga terhadap konstruksi dan material yang digunakan untuk pembuatan lift. Maka pastikan memberikan informasi yang tepat ke kontraktor lift anda untuk mendapatkan harga lift rumah yang tepat.

3. Bahan finishing lift rumah/home lift

Bahan finishing cabin/sangkar untuk lift rumah ada beberapa pilihan, yaitu steel plate painted, stainless steel, steel plate laminated, glass finish/kaca. Masing-masing finishing memiliki harga yang berbeda dan perbedaanya cukup signifikan. Menentukan finishing lift rumah sangatlah penting karena finishing lift rumah akan berpengaruh terhadap estetika dan keindahan rumah anda.

4. Fitur dan Aksesoris lift rumah

Lift rumah/home lift memiliki fitur dan aksesoris pilihan sebagai kelengkapan dari operational home lift/lift rumah itu sendiri. Contohnya ada sebuah peralatan yang disebut dengan Automatic Rescue Device (ARD) yang berfungsi pada saat power listrik mati, sensor gempa atau AC Lift. Semua peralatan tersebut adalah pilihan/optional. Dan ini mempengaruhi harga lift rumah cukup signifikan.

Spesifikasi standar ukuran lift rumah, bisa anda lihat pada tabel berikut ini:

Spesifikasi  standard ukuran dan kapasitas lift rumah/home lift telah ditentukan dari pabrik pembuat lift. Namun demikian tidak menutup kemungkinan untuk membuat ukuran yang berbeda dari ukuran yang telah ditentukan oleh pabrik atau istilahnya “custom” untuk menyesuaikan shaft yang sudah ada.

Gambar lift rumah atau home lift:

Berikut ini perkiraan harga lift rumah 2 lantai dan 4 lantai,  yaitu :

1. Harga lift rumah 2 lantai,
– Kapasitas 320 kg untuk 4 orang
– Bahan material Stainless steel Hairline.
– Harga Unit Lift sekitar 270.000.000.

2. Harga lift rumah 4 lantai,
– Kapasitas 320 kg untuk 4 orang
– Bahan material Stainless steel Hairline.
– Harga Unit Lift sekitar 310.000.000.

– Perkiraan harga lift rumah tersebut diatas belum termasuk biaya pemasangan lift dan biaya kirim tergantung pada wilayah.
– Harga ini tidak mengikat hanya perkiraan

Daya listrik lift rumah

Daya listrik lift rumah/home lift relatif kecil hanya sekitar 1000 watt hingga 1500 watt dan didesain bisa menggunakan daya listrik di rumah anda. Dan yang paling penting adalah bahwa desain lift rumah kami sangat hemat energy, ramah lingkungan, aman dan nyaman.

Dengan teknologi inverter yang telah banyak diaplikasikan didalam system kontrol lift membuat konsumsi power listrik lift rumah/home lift bisa menjadi sangat hemat, starting dan stoping lift menjadi halus serta peralatan lift rumah menjadi awet.
